1-1

どんな製品も必ず試作を行います。その試作といえども、ムダに作る必要はありません。私たち(株)アイジェクトは、事前の入念な打ち合わせによって無駄な試作を極力減らすことが出来ます。設計段階では分からない加工困難な図面などで 試作の作製に入らないように、事前の検討でムダを回避しているのです。

サイズ  Φ300×23
材 質  無酸素銅
特 徴  冷却水 水路あり(真空溶接)
溶接前加工にノウハウあります。シール面コンパックス加工



1-2

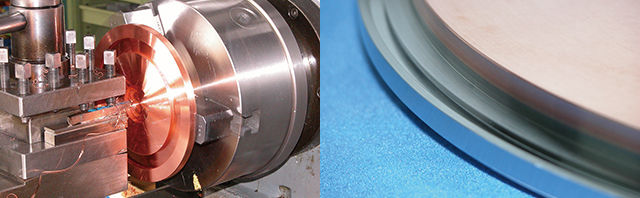

精密加工が非常に難しいといわれる銅加工を、卓越した技と最新のCAD・CAMを駆使して高精度の加工を可能にしました。

サイズ  150×220
材 質  無酸素銅
特 徴  当社得意としている製品です。<ブラスト処理品>
熱伝導率が良いので、反り・ひずみが出やすい製品です。

1-3

長年にわたって加工し続けていくことで培われる加工の勘所。だから、手戻りが少ない。私たちの「技能」を是非、一度見てください。

サイズ  116×527×65
材 質  無酸素銅
特 徴  SUS304冷却水パイプ+銅フタ 真空溶接銅フタ+本体

真空溶接 水圧でフタが変形してしまうと技術者から相談があり当社で提案して水路を変更したところ評判がGoodです!



1-4

手戻りが少ないからできる短納期。お客様からも圧倒的な支持 を受けています。加工工程短縮が可能にしたコスト圧縮。 だから、お客様に安くご提供できるのです。

サイズ  Φ226×10
材 質  無酸素銅
特 徴  当社得意としている製品です。
熱伝導率が良いので、反り・ひずみが出やすい製品です。


paking1
サイズ  Φ381×16t
材 質  無酸素銅+SUS304
特 徴  無酸素銅(C1020)とステンレス(SUS304)の異材質で熱伝導 率が異なり結合が困難な加工品です。特殊な加工方法で内面まで 結合している溶接構造です。内部は、水路によるジャケット構造

ハードディスクの薄幕技術に使われています。



paking2
サイズ  Φ368×48.5t
材 質  無酸素銅 ( C1020 )
特 徴  内径、外径共に側面テーパのため、クランプ方法が難しい。
 幅3mm Oリング アリ溝加工もあり

ハット型で切削量が多く、反り、ひずみが出やすいワークで
したが平坦度、平面度ともに0.05mm以内に加工できました。
